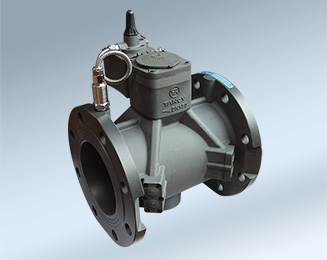

• 无机械转动部件，无磨损问题，稳定可靠
• 内置单节锂电池，可连续工作
10 年以上
• 超低始动流量，解决了传统水表始动流量高，小流量不计量的难题
• 量程比可达 400:1
• 防护等级 IP68，可长期水下工作
• 具有双向计量功能
• 出厂对重要参数和数据进行锁定后，无法修改，保证数据安全
• 可记录和查询最近 72 个月的月度累积流量、日累积流量、小时累积流量
• 具有脉冲输出、4-20mA 电流输出、RS-485 通信、4G/NB-IoT 无线通信等功能
1. 技术参数
性 能
|
参数内容
|
型号
|
TLU-A型
|
管径范围(mm)
|
DN50~DN300
|
壳体材质
|
球墨铸铁、铸铝、不锈钢可选
|
准确度等级
|
1级、2级可选
|
声道数
|
四声道
|
测量介质
|
水等其它均质液体，且充满被测管道
|
最大允许工作压力
|
1.6MPa（DN200以上标配为1.0MPa）
|
工作环境
|
温度：-25℃ ~ +55℃，湿度≤100%RH
|
温度等级
|
T30；T50
|
压力损失等级
|
Δp10
|
上游流场敏感度等级
|
U5
|
下游流场敏感度等级
|
D3
|
环境等级
|
O级
|
电磁环境等级
|
E2级
|
按键
|
光敏按键（红外按键）
|
显示器
|
LCD液晶显示：累积流量（m3）、瞬时流量（m3/h）、压力（kPa）、累积有效运行时间（h）、日期（年.月.日）、时间（时-分-秒）；可同屏显示瞬时流量、累积流量、电池电量；累积流量最大值99999999 m3，最小分辨率：0.0001 m3
|
累积显示方式
|
a. 显示综合累积流量
b. 正向累积和反向累积交替显示
c. 显示正向累积流量，可查反向累积流量
|
测量周期
|
1次/秒
|
数据存储
|
可存储6年的月、日、小时用水量记录，数据可永久保存
|
工作电源
|
内电源：3.6V锂电池供电，功耗﹤0.4mW，一节电池可连续工作10年以上
|
|
外电源：DC9V～24V，功耗≤0.8W
|
防护等级
|
IP68
|
可选输出
|
脉冲输出、4～20mA电流输出、RS-485通信、4G/NB-IoT无线通信
|
脉冲输出方式
|
定标脉冲输出，单位脉冲代表体积量可设定：0.01 L ~ 9999.99 L。
|
RS485通信接口
|
波特率1200bps、2400bps、4800bps、9600bps可选，默认9600bps，传输距离≤1200m；Modbus-RTU协议、CJ/T 188标准协议、EN13757协议、厂家自定义协议可选，默认采用Modbus-RTU协议
|
光学接口
|
波特率2400bps，采用CJ/T 188协议
|
4G无线通信
|
支持动态域名和固定IP连接方式，支持TCP和UDP协议
|
2. 计量性能参数
DN
口径
|
始动流量
(m3/h)
|
Q3/Q1
量程比
|
Q2/Q1
|
Q1
最小流量
(m3/h)
|
Q2
分界流量
(m3/h)
|
Q3
常用流量
(m3/h)
|
Q4
过载流量
(m3/h)
|
准确度
等级
|
50
|
0.02
|
200
|
1.6
|
0.315
|
0.504
|
63
|
78.75
|
2级
|
80
|
0.04
|
0.8
|
1.28
|
160
|
200
|
1级；
2级
|
100
|
0.06
|
1.25
|
2.0
|
250
|
312.5
|
150
|
0.12
|
3.15
|
5.04
|
630
|
787.5
|
200
|
0.20
|
5.0
|
8.0
|
1000
|
1250
|
250
|
0.32
|
8.0
|
12.8
|
1600
|
2000
|
300
|
0.45
|
12.5
|
20.0
|
2500
|
3125
|
TLU-A型计量性能参数表（R250）
DN
口径
|
始动流量
(m3/h)
|
Q3/Q1
量程比
|
Q2/Q1
|
Q1
最小流量
(m3/h)
|
Q2
分界流量
(m3/h)
|
Q3
常用流量
(m3/h)
|
Q4
过载流量
(m3/h)
|
准确度
等级
|
50
|
0.02
|
250
|
1.6
|
0.252
|
0.403
|
63
|
78.75
|
2级
|
80
|
0.04
|
0.64
|
1.0
|
160
|
200
|
1级/2级
|
100
|
0.06
|
1.0
|
1.6
|
250
|
312.5
|
150
|
0.12
|
2.52
|
4.03
|
630
|
787.5
|
200
|
0.20
|
4.0
|
6.4
|
1000
|
1250
|
250
|
0.32
|
6.4
|
10.0
|
1600
|
2000
|
300
|
0.45
|
10.0
|
16.0
|
2500
|
3125
|
TLU-A型计量性能参数表（R400）
DN
口径
|
始动流量
(m3/h)
|
Q3/Q1
量程比
|
Q2/Q1
|
Q1
最小流量
(m3/h)
|
Q2
分界流量
(m3/h)
|
Q3
常用流量
(m3/h)
|
Q4
过载流量
(m3/h)
|
准确度
等级
|
50
|
0.02
|
400
|
1.6
|
0.1575
|
0.252
|
63
|
78.75
|
2级
|
80
|
0.04
|
0.4
|
0.64
|
160
|
200
|
100
|
0.06
|
0.625
|
1.0
|
250
|
312.5
|
150
|
0.12
|
1.575
|
2.52
|
630
|
787.5
|
200
|
0.20
|
2.5
|
4.0
|
1000
|
1250
|
250
|
0.32
|
4.0
|
6.4
|
1600
|
2000
|
300
|
0.45
|
6.25
|
10.0
|
2500
|
3125
|
注：TLU-A型量程比有200、250、400等可选，无要求时默认量程比为200。
外形尺寸图
口径
(mm)
|
公称压力
（MPa）
|
L
(mm)
|
H
(mm)
|
D
(mm)
|
K
(mm)
|
n-φ
|
|
50
|
1.0/1.6
|
200
|
263
|
165
|
125
|
4-Ф18
|
80
|
1.0/1.6
|
225
|
296
|
200
|
160
|
8-Ф18
|
100
|
1.0/1.6
|
250
|
318
|
220
|
180
|
8-Ф18
|
150
|
1.0/1.6
|
300
|
378
|
285
|
240
|
8-Ф22
|
200
|
1.0
|
350
|
438
|
340
|
295
|
8-Ф22
|
250
|
1.0
|
400
|
491
|
395
|
350
|
12-Ф22
|
300
|
1.0
|
400
|
540
|
445
|
400
|
12-Ф22
|
产品订购选型
选型举例：
例子1：TLU-A-50-A-1.6-4-250-2-G-Y
说明：型号为TLU-A型，口径DN50，材质为铝合金，公称压力1.6MPa，四声道，量程比为250,准确度等级为2级，带无线远传：远传为一体式，4G无线远传，带压力测量功能。
Ø 直管段要求
1） 对于TLU-A型超声水表，上游直管段长度应不少于5 DN，下游直管段长度不少于3DN。
注：DN为水表的公称口径。
Ø 安装位置建议
1）避免在管线的最高点处和有自由出口的垂直管道上安装, 保证水表处于满管状态；
2）水表安装在水平管道上时，水表面板应保持水平，特殊情况必须倾斜安装时，倾斜角度不应超过30°。
Ø 水表前后管道上建议安装有阀门，便于以后检修。
Ø 应避免在强烈振动、强噪声源、有腐蚀性气体或液体处安装。
Ø 流体流动方向应与仪表指示箭头方向一致。
Ø 水表法兰与管道法兰中心要对正，密封垫不要突出到管道内。
